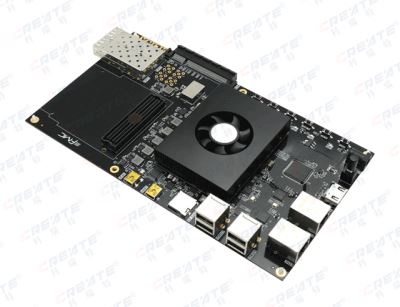

• 集成电路设计应用开发平台 产品型号:IDP3000
    软件介绍:1、该设备主要功能是用于基于RISC-V开源指令集的主流微控制器芯片设计和嵌入式软件应用开发;2、该设备可以用于各种超大规模数字集成电路系统设计和嵌入式软件开发,重点支持RISC-V开源指令集的CPU和SoC片上系统设计开发;3、支持高性能大容量的可编程逻辑器件以及主流FPGA开发工具;采用Artix-7系列的FPGA,484个引脚。
详细内容
软件介绍:
1、该设备主要功能是用于基于RISC-V开源指令集的主流微控制器芯片设计和嵌入式软件应用开发;
2、该设备可以用于各种超大规模数字集成电路系统设计和嵌入式软件开发,重点支持RISC-V开源指令集的CPU和SoC片上系
统设计开发;
3、支持高性能大容量的可编程逻辑器件以及主流FPGA开发工具;采用 Artix-7系列的FPGA,484个引脚;
4、支持4Kbytes I2C EEPROM芯片24LC04和64Mbytes的QSIP PSRAM芯片;
5、支持高容量的flash程序存储芯片,用于存储基于RISC-V内核运行的嵌入式程序文件;独立的MCU Flash芯片,使用一颗
32Mbytes的SPI flash芯片,型号为GD25Q32,用于存储RISC-V内核运行的程序文件;
6、支持FPGA烧写逻辑功能的flash芯片,用于存储FPGA逻辑功能代码的比特流文件;独立的FPGA flash芯片,使用一颗128
Mbytes的SPI Flash芯片,型号为N25Q128,用于存储FPGA烧录的mcs格式比特流文件;
7、支持微控制器GPIO,配备独立的32个微控制器 MCU GPIO,作为MCU原型嵌入式开发板使用,将原型SoC的顶层引脚直接
连到开发板上; 4个用户数字接口,完整映射SoC中的32个MCU GPIO并兼容PMODs接口;
8、支持FPGA GPIO:配备多达126个引出的FPGA GPIO,用于用户自定义使用;1个FPGA/SoC GPIO接口,联合4个用户数字
接口,可以支持高达144PIN SoC的验证;
9、支持FPGA GPIO跳线接口,提供1.8V\2.5V\3.3V接口电平选择;
10、提供板载下载器,实现对FPGA进行比特流的烧写;提供JTAG调试器接口,用于对RISC-V内核进行程序的烧写和调试;
11、提供嵌入式软件调试器,支持4线和2线JTAG协议,并支持两线串口类似SWD;
12、支持SPI接口:支持低速400Kbps和高速4Mbps;通过GPIO可以支持SPI接口;
13、支持I2C接口:支持高速4Mbps;通过GPIO可以支持I2C接口;
14、支持以太网,提供1路千兆网络通信接口(RJ45电口),支持10/100/1000Mbps网络传输速率,通过GMII接口跟FPGA
进行数据通信;
15、支持USB接口,包括USB Host接口,USB OTG接口,USB device接口;
16、提供基于RISC-V开源指令集的SoC芯片架构设计和系统级验证环境,并提供可供烧写入FPGA的相关设计代码;
17、支持RISC-V开发课程实验上板实训;
18、支持SoC设计和验证课程实验上板实训。
