• 集成电路测试平台ICE5000 产品型号:ICE5000

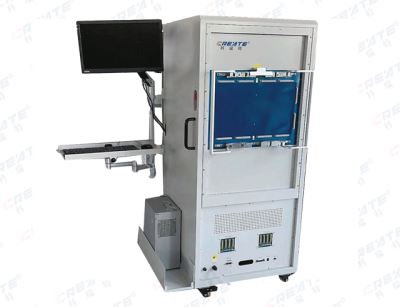

    集成电路测试平台ICE5000
详细内容
一、功能及参数
1. 可测试运放、功放、马达驱动、电源管理、PMIC、霍尔等多种模拟类电路和数模混合电路;
2. 系统内置两层机架,最多可配到32块功能模块;
3. 每个源独立AD/DA,实现真正并测,提升测试效率;
4. 板载校准数据存储功能,确保模块自身精度;
5. 配有TTL和GPIB接口,可连接所有的探针台和分选机;
6. 提供连续pass、连续fail、低良(良率值可设定)停测等功能;
7. 自带数据分析工具,具备数据统计和打印功能。

二、功能模块配置
1. 功放板(电源板)1块;
2. 系统+TIF功能板 1块
   1)TTL接口数量:4 X 2;
   2)SGND接口数量:8 X 2;
   3)分辨率:16Bit
   4)测量精度:0.05%
3. CBIT功能板 1块
   1)控制位:64X2
   2)驱动电压范围:5-30V
   3)驱动电流范围:100Ma
   4)驱动工作模式:OC
4. FOVI功能板 1块
   1)通道数:8通道,2排/板
   2)校准校验数据存储方式:板载数据
   3)钳位:独立窗口
   4)AWG:16 Bit、波形深度:2K;速率:100kHz
   5)驱动/测量电压档位参数1:±50V,士1OV,±5V,±2V,分辨率:16Bit,精度(%FS):±0.05%;
   6)驱动/测量电流档位参数2:100mA,±10mA,±1mA,±100uA、±1A,±10uA,±2uA,分辨率:16Bit,精度(%FS):±0.1%;
   7)驱动/测量电流档位参数3:±1A,±10uA,±2uA,分辨率:16Bit,精度(%FS):±0.5%
   8)钳位电压档位(4档):±50V,土10V,±5V,±2V,分辨率:16Bit,精度(%FS):±0.25%
   9)钳位电流档位(7档):±1A,±100mA,±10mA,±1mA,±100uA,±10uA,±2uA,分辨率:16Bit,精度(%FS):±0.25%
5. DIO功能板 1块,参数如下:
  1)通道数:8 PIN;
  2)最高速率:5MHz(DUT)
  3)最小脉冲宽度:10ns
  4)向量深度:1M per pin
  5)驱动及比较电平范围:-2.0 - +8.0V
  6)波形格式:PEL、NRZ、RTZ、RTO、SBC
  7)PMU功能:有
6. TMU功能板 1块
  1)通道数:每块板四个通道;
  2)测量:频率、占空比、上升沿/下降沿时间,电平宽度、传 输延时;
  3)输入电压:±50V;
  4)分辨率:16Bit;
  5)输入频率:10MHz;
  6)分辨率:100ps;
7. FPVI功能板 1块
  1)通道数:2独立通道
  2)校准校验数据存储方式:板载数据
  3)钳位:独立窗口
  4)驱动/测量电压档位参数1:±50V,±20V,±10V,±5V,±2V,±1V,分辨率:16bit,精度(%FS):±0.05%;
  5)驱动/测量电压档位参数2:±100mV(only measure),分辨率:16bit,精度(%FS):±0.01%;
  6)驱动/测量电流档位参数3:±1A,±100mA, ±10mA,±1mA,±100uA,分辨率:16bit,精度(%FS):±0.1%;
  7)驱动/测量电流档位参数4:±10A(pluse)、分辨率:16bit,精度(%FS):±0.50%;
  8)驱动/测量电流档位参数5:±100uA(only measure)、分辨率:16bit,精度(%FS):±0.20%;
  9)钳位电压档位:±50V, ±20V,±10V,±5V,±2V,±1V,分辨率:16bit,精度(%FS):±0.25%;
  10)钳位电流档位:±10A, ±1A,±100mA, ±10mA,±1mA,±100uA,分辨率:16bit,精度(%FS):±0.25%;
AWG:16Bit、4K 波形深度、速率:100 kHz;
8. ACSM功能板 1块
  1)输出通道数:4
  2)测量通道数:4
9. FHVI功能板 1块
  1)通道数:1通道
  2)校准校验数据存储方式:板载数据
  3)钳位:独立窗口
  4)分辨率:16Bit
  5)驱动/测量电压档位参数1:±1000V、±500V,±200V, ±100V,分辨率:16bit,精度(%FS):±0.05%;
  6)驱动/测量电压档位参数2:±20mA,±1mA, ±100uA,分辨率:16bit,精度(%FS):±0.1%;
  7)驱动/测量电流档位参数3:±10uA(Measure),±1uA (Measure),分辨率:16bit,精度(%FS):±0.5%;
  8)钳位电压档位:±1000V、±500V,±200V,±100V,分辨率:16bit,精度(%FS):±0.25%;
  9)钳位电流档位:±20mA,±1mA,±100uA,分辨率:16bit,精度(%FS):±0.25%。
